图号档案

目的：图号档案是图纸的主数据，一个图号是一条长期唯一档案，归集图纸名称、分类、密级、关联物料/项目，以及它下面的全部版本。所有图纸业务都从这里建档开始。

入口：左侧主菜单 → 生产 → 图纸管理 → 图号档案

一、页面示意

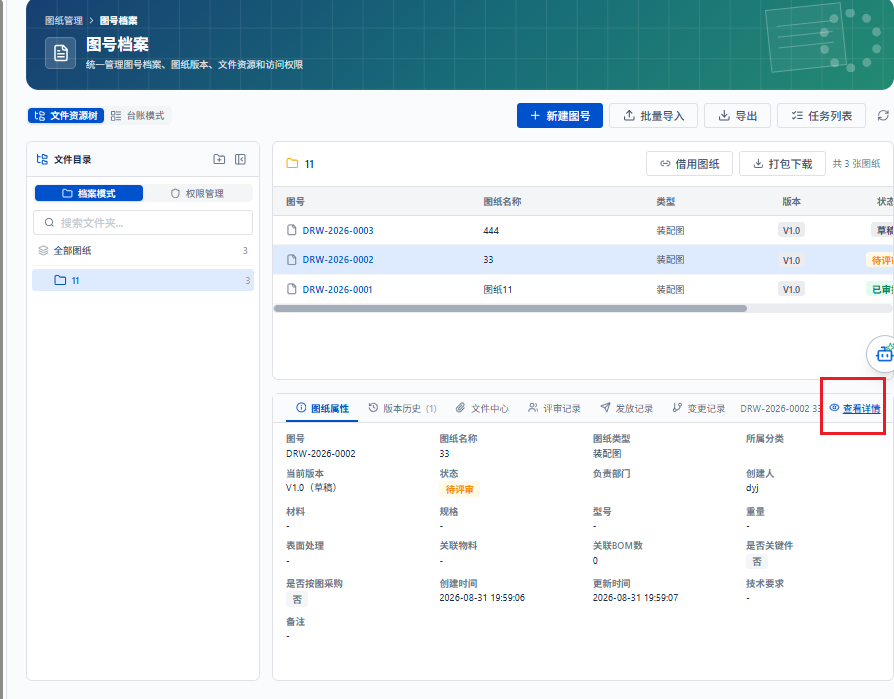

【页面示意】图号档案·台账
两种视图	台账模式（表格）/ 文件资源树模式（目录树，分 归属/借阅）
状态页签	草稿·待评审·评审中·已评审·审批中·已审批·已发布·变更中·已作废
列表列	图号 · 图纸名称 · 类型 · 状态 · 当前版本 · 部门 · 关联物料 · 受控号
顶部按钮	新建图号 · 批量导入 · 导出 · 高级筛选（可按是否关联BOM等）
行/详情操作	查看 · 提交评审 · 撤回 · 发起变更 · 作废图号（填原因）· 删除（仅草稿）

二、操作要点

① 新建图号（建档）

1. 点［新建图号］，填 图纸名称、类型、分类、密级、部门；图号可留空由系统按编码规则自动生成。
2. 关联信息（按需）：关联物料、关联项目、默认供应商、是否可委外、是否需来料检验。
3. 上传图纸文件——系统自动创建 V1.0 草稿版本挂在该图号下。保存为"草稿"。

② 提交评审

在档案详情点［提交评审］，档案转"待评审"，进入图纸评审环节（第三部分）。

③ 升版（对已发布/已审批档案）

对已发布图号需要改版时，用"新建版本"创建下一版（如 V2.0），版本从草稿开始，重新走评审→发布。若由变更单触发，会自动回填来源变更单号做关联。

三、作废与删除规则

拦截规则：① 删除图号：只有"草稿"状态可删除。② 作废图号：非草稿状态才可作废，且必须填写作废原因。已发布图号一般通过"图纸变更/升版"迭代，而非直接作废。

与供应链/生产联动：图号档案上的"关联物料、关联项目、可委外、来料检"等属性，是后续采购按图下单、组装/委外按图号执行、来料按图检验的依据。是否关联 BOM 可在高级筛选按"bomLinked"过滤（经 SRM 反查）。
