图纸评审

目的：图纸评审是图纸正式生效前唯一的把关环节，包含技术会审、问题整改闭环和审批三步。审批通过后，图纸版本自动置"审查通过"并自动生成一张"待发布单"。

入口：左侧主菜单 → 生产 → 图纸管理 → 图纸评审。

一、页面示意

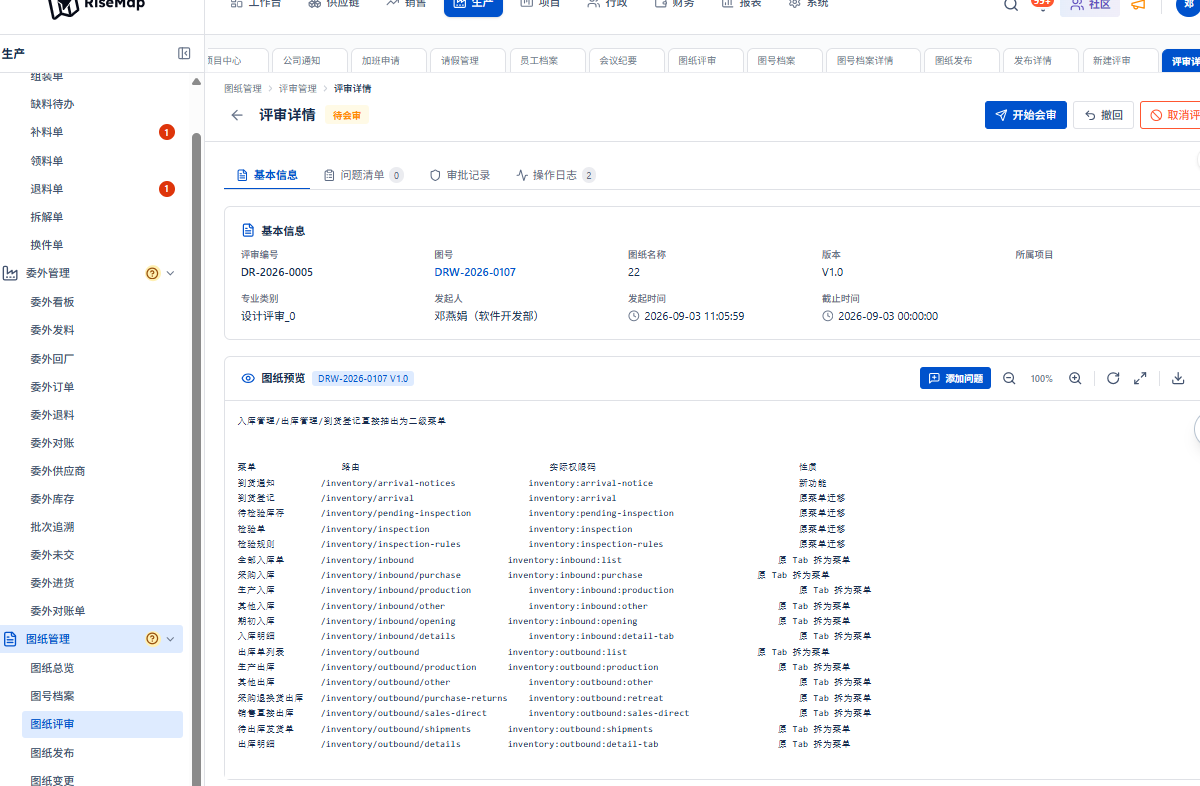

【页面示意】图纸评审·详情
基础	关联图号/版本 · 评审类型 · 参与专业/人员 · 关联项目（可多个）
会审区	会审记录 · 评审问题清单（严重/一般/建议）
整改区	问题：待整改 → 整改中 → 待复核 → 已关闭/关闭驳回
审批区	工作流审批（通过/驳回/否决）
操作	提交 · 开始会审 · 结束会审 · 提交审批 · 发布评审结果 · 撤回 · 取消

二、操作要点（按状态推进）

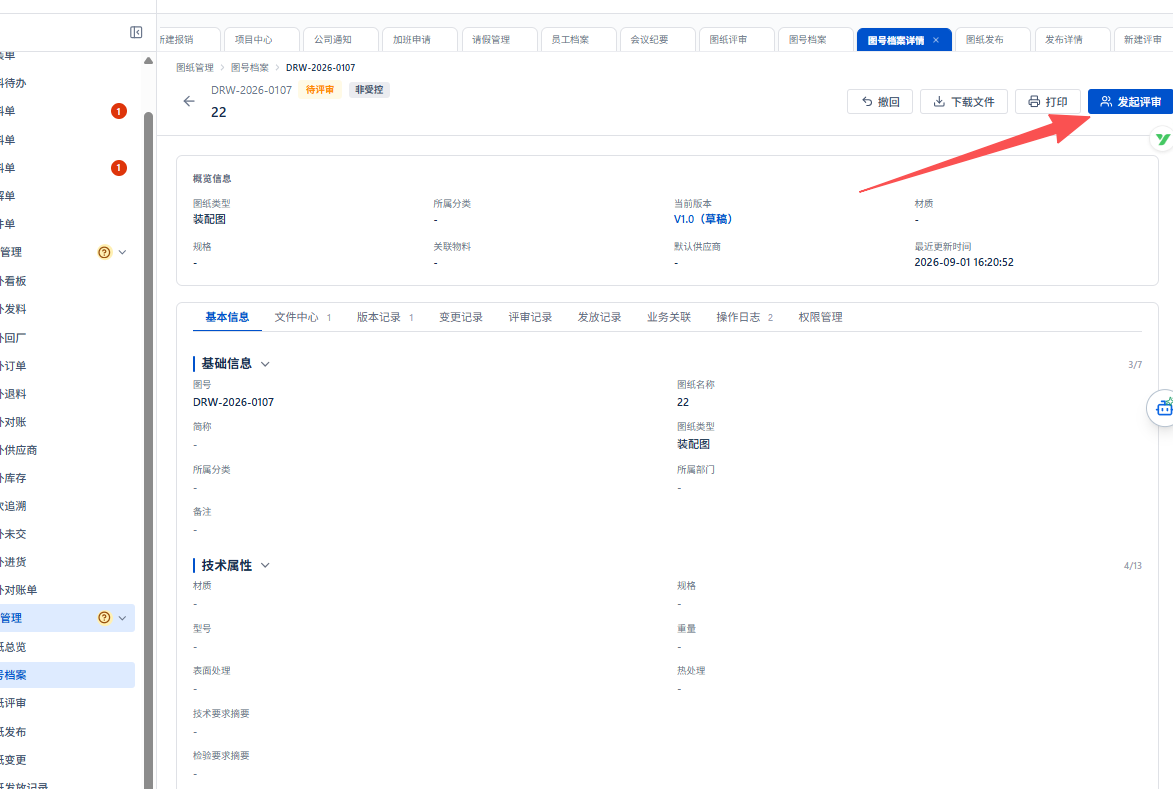

① 提交：由图号档案"提交评审"进入，评审单从"草稿"起。

② 会审：点［开始会审］进入会审中；逐条登记评审问题并定严重度（严重/一般/建议）。

③ 整改：会审结束后进入"整改中"，被指派人对问题整改、提交复核，全部问题关闭后方可推进。

④ 审批：点［提交审批］走工作流，有权限者审批通过/驳回/否决。

⑤ 完成：审批通过后评审单转"审批通过/评审已完成"。

状态

草稿 → 待会审 → 会审中 → 整改中 → 待审批 → 审批中 → 审批通过 → 评审已完成；另有 审批驳回/审批否决/已反审核/已作废。

关键规则（承上启下）：① 审批通过后，系统自动把该图纸版本置为"审查通过"，并自动生成一张"待发布单"——评审详情会给出可直达发布单的入口，无需手工再建发布单。② 评审一旦"取消"，不可再对该版本发起评审。
